转发给黑群辉增加路由功能，可以使用我贴中的mini pci-e网卡

xxddqdw · 发表于 2014-11-30 23:53:23

红框标注处可以增加网卡接口哦。

前提当然是你的NAS有双网卡，分别作为WAN口和LAN口，先在DSM里做好相关设置，具体步骤如下：

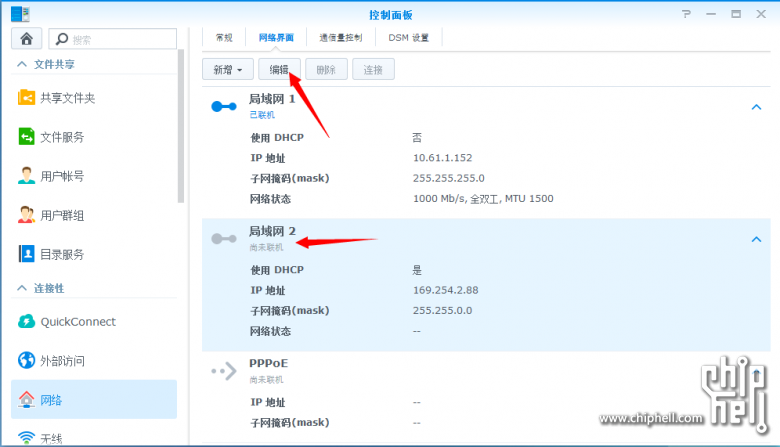

1、局域网1就相当于WAN口，根据你的实际情况设置，局域网2就相当于LAN口，是作为内网网关的，地址设置为静态。

下载附件

2014-8-5 11:15 上传

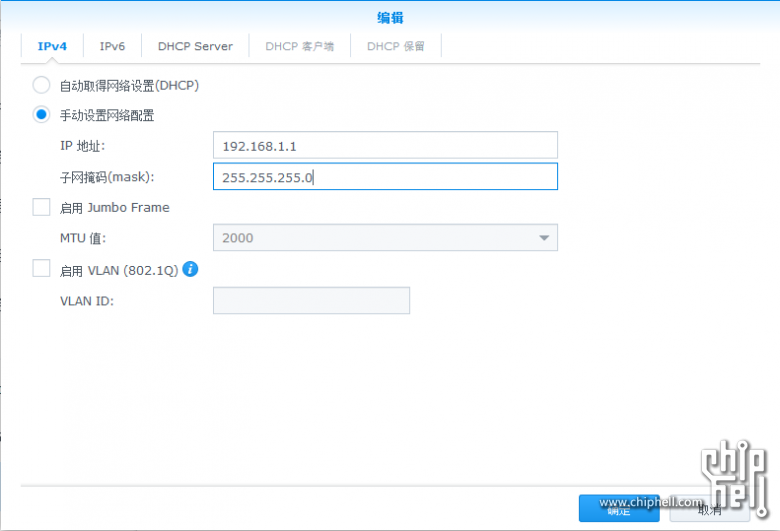

2、这里设置局域网2的地址，注意不要与局域网1在同一个网段。

下载附件

2014-8-5 11:15 上传

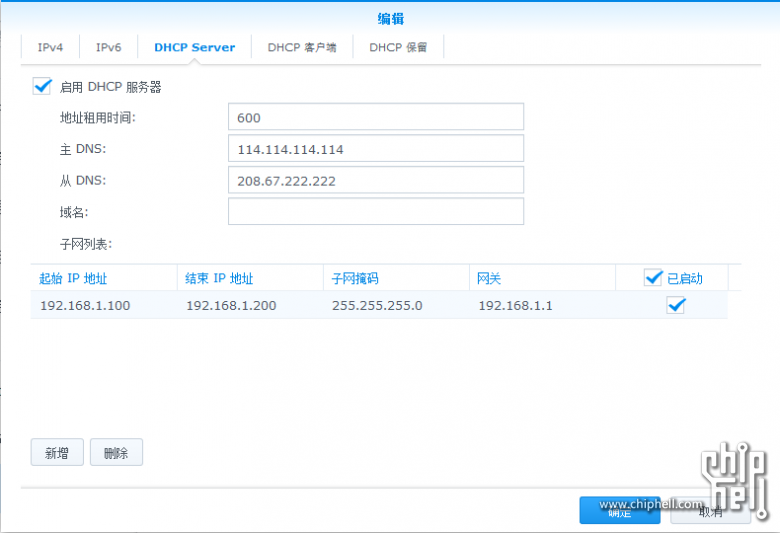

3、开启局域网2的DHCP Server，设定DNS和地址池。

下载附件

2014-8-5 11:15 上传

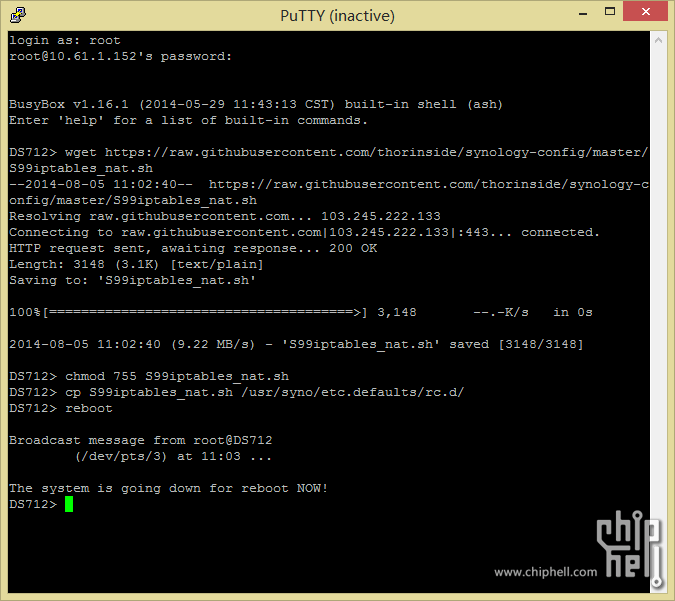

4、上面的设定完成之后，SSH登陆NAS，执行以下脚本：

下载附件

2014-8-5 11:15 上传

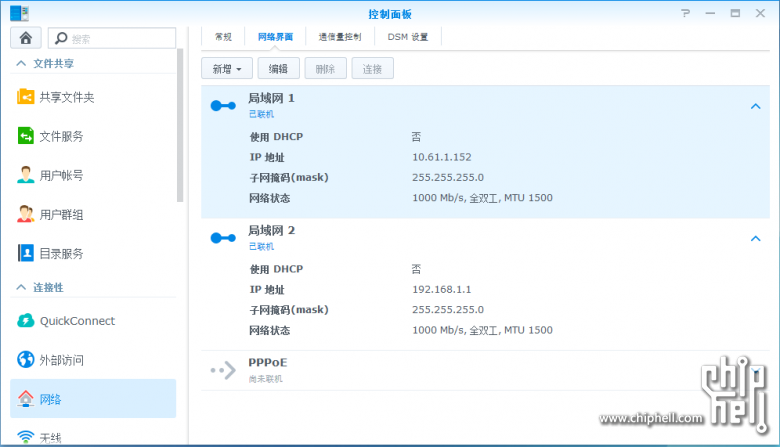

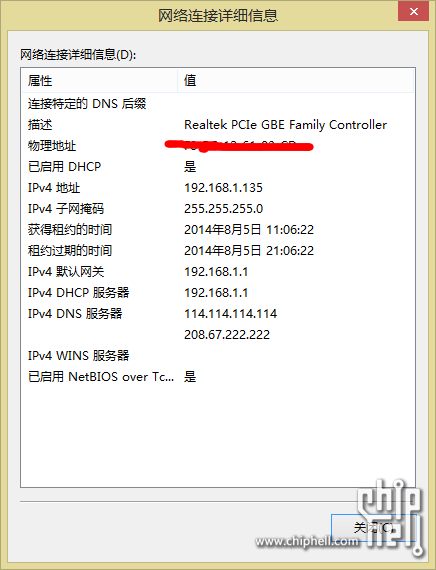

5、ok 搞定

下载附件

2014-8-5 11:15 上传

下载附件

2014-8-5 11:15 上传

xxddqdw · 发表于 2014-11-30 23:58:18

沙发自己做。此网卡确认群辉可用。{:soso_e100:}

kevin5352 · 发表于 2014-12-1 08:27:28

那个位置是用来扩展2个sata口的。。。

xxddqdw · 发表于 2014-12-1 11:21:50

esata口子在上面一点，那个位置很大，可以放下一个lan口。等我弄好。拍照上传。

oolongs · 发表于 2014-12-1 13:08:05

只看到两张图。。。。

kissgaby · 发表于 2014-12-2 11:45:11

图呢？亲

xxddqdw · 发表于 2014-12-2 11:45:41

高级码有三个，要的兄弟pm我，按先后顺序。

ablchisnic · 发表于 2015-1-9 18:10:46

效果怎么yang?

993623702 · 发表于 2015-4-8 15:28:36

看不到图请修复谢谢

Yukki · 发表于 2015-4-8 16:06:31

的确看不到图。。就看到2张。。。。
